Dürbün 0.39” 40 Derece FOV LCOS Ekran MIPI Arayüzü ile Yüksek Çözünürlük
Uygulamalar
Esas olarak sanal yakın göz ekranının gerçekliğini geliştirmek için kullanılır, delici bir yardımcı bilgi görüntüleme ekipmanıdır, askeri kask ekranı, askeri ekran kiti, taşınabilir gece görüş cihazı, tıbbi ekipman çerçeveleme, kızılötesi termal görüntüleyici çerçeveleme, lazer görüş görüntüleme, asker gece görüş sistemi, oyun kaskı, akıllı robot çerçeveleme, bilgi işlem görüntüleme, uzaktan eğitim, FPV gözlükleri, AV/VR akıllı gözlükler, başa takılan ekran, video gözlükleri, baş üstü ekran vb.

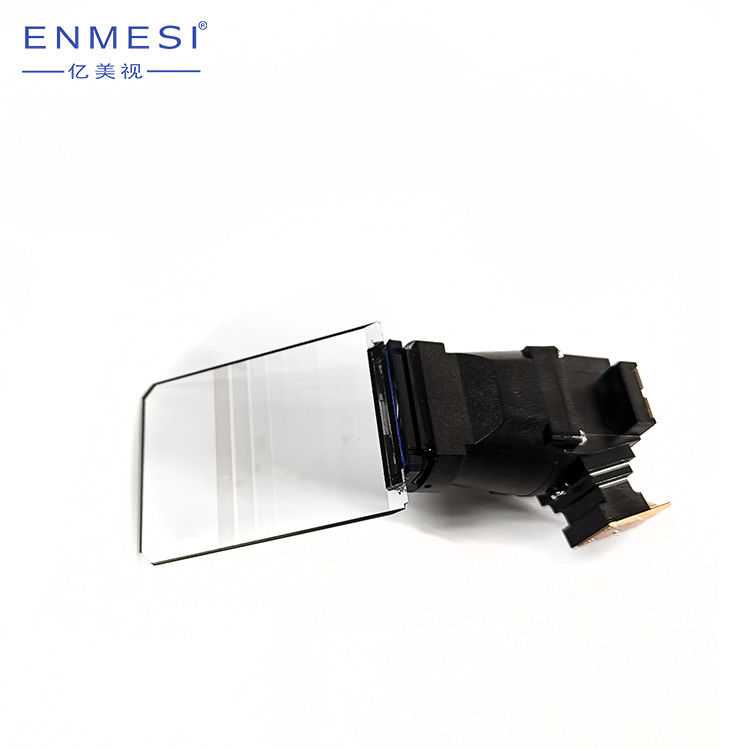

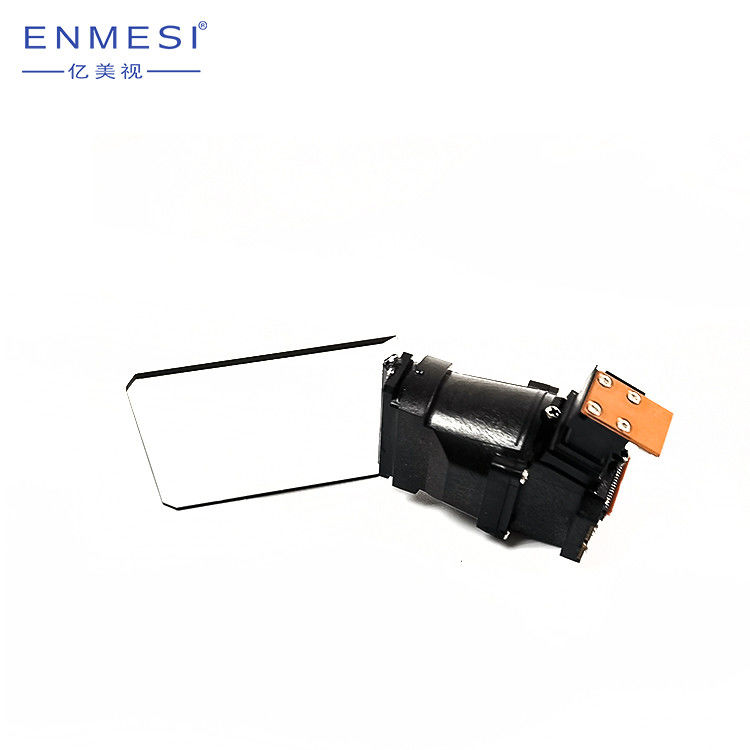

Optik Modül Detayları
Ekran Teknolojisi | dalga kılavuzu |
Virtula Ekran Boyutu |
86"(3M) |
Çözünürlük | 1920X1080 |
Dalga Kılavuzu Kalınlığı | 1.5mm |
bakış açısı | 40° |
Öğrenci Mesafesi | 18 mm |
İletim Oranı | >82% |
LCOS Ekran Boyutu | 0.39" |
Kare hızı | 60Hz |
LCOS Ekran Açıklaması
LCOS ekran çözünürlüğü 1920X1080, MIPI arayüz modu LCOS ekranı.
LCOS Ekran Ayrıntıları
Ekran tipi | Yansıtıcı tip LCOS(Silikon Üzerine Sıvı Kristal) |
Boyut | 0.39" |
Çözünürlük | 1920X1080 |
Kare hızı | 60Hz |
Arayüz Modu | MIPI |
Zıtlık | 200:1 |
Güç | 350mW |
gri sahne | 256 |
Hata Ayıklama Yöntemi | 12C arayüz hata ayıklama |
LCOS Ekran Arayüzü
1 | VDD1.725 | 2 | VDD1.725 |
3 | VDD1.725 | 4 | VDD1.725 |
5 | VSS | 6 | RF_CLK |
7 | VSS | 8 | VDD33 |
9 | VDD33 | 10 | SIOC |
11 | SIOD | 12 | VSS |
13 | SIFIRLA | 14 | V0SN |
15 | V1S | 16 | VSS |
17 | RLED | 18 | GLED |
19 | BLED | 20 | DEBUG0 |
21 | DEBUG1 | 22 | VDD33 |
23 | VDD33 | 24 | VSS |
25 | MAVDD | 26 | MAVDD |
27 | MRXDP2 | 28 | MAVSS |
29 | MRXDN2 | 30 | MRXDP0 |
31 | MAVSS | 32 | MRXDN0 |
33 | MRXCP | 34 | MAVSS |
35 | MRXCN | 36 | MRXDP1 |
37 | MAVSS | 38 | MRXDN1 |
39 | MRXDP3 | 40 | MAVSS |
41 | MRXDN3 | 42 | MAVSS |
43 | VITO_OUT | 44 | VITO_IN2 |
45 | VITO_IN1 |
